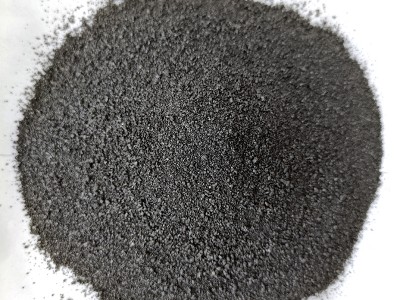

高溫全石墨化增碳劑 0-1mm
▲粒度：0-1mm 碳≥98.5% 硫≤0.05% 氮≤300ppm
一、產(chǎn)品介紹
▲高溫全石墨化增碳劑是艾奇遜爐煅燒位于中心部位的產(chǎn)品，煅燒溫度在3000℃以上，長時間煅燒，石墨化完全，固定碳含量高，雜質(zhì)和氣體含量低；
▲在高溫鐵水中熔解迅速、吸收率高，是高牌號球墨鑄鐵及灰鑄鐵增碳的首選。
二、技術(shù)指標(biāo)
粒度 | 固定碳 | 灰份 | 揮發(fā)份 | 硫 | 水份 | 氮 |
0-1mm | ≥98.5% | ≤0.5% | ≤0.5% | ≤0.05% | ≤0.5% | ≤300ppm |
三、使用方法
（1）感應(yīng)電爐熔煉：兩噸及以下電爐使用，首爐熔煉時，爐內(nèi)底部先墊用少量鐵屑，側(cè)面不能貼近爐壁，將增碳劑一次加入，然后依次加入金屬料熔化；
（2）正常熔化時，爐內(nèi)留少量鐵水，將增碳劑一次加入，然后再加入金屬爐料。
（3）三噸及以上電爐熔化時，增碳劑分兩次加入，約一半加入電爐底層爐料上面，剩余部分在爐料加入一半時加入。
▲感應(yīng)電爐鐵水補(bǔ)碳：選擇粒度小、微粉少、熔解速度快的增碳劑除渣后加入鐵水表面，利用電磁攪拌作用充分熔解，然后再行扒渣、孕育、出鐵。
