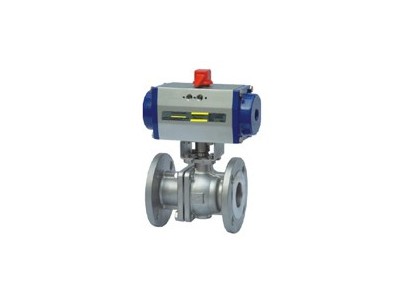

氣動球閥 意威法蘭式氣動球閥

氣動球閥是 由雙（單）作用氣動活塞式執行器和浮動球閥組 成。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°。該產品按其密封性能可分軟密封及金屬密封。具有結構緊湊、體積小、行可靠、密封性好、維修容 易等特點。廣泛的應用于石油、化工、輕工、造紙等工業自動控制系統中。

上海意威閥門專業生產氣動球閥，不銹鋼氣動球閥，法蘭氣動球閥，絲扣氣動球閥，焊接式氣動球閥

氣動球閥特點及用途
氣動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與 控制，它與其它閥類相比，具有以下一些優點。

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥 封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增 高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥 桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

工作原理

    當氣動執行器與 電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

    □氣動執行器頂 部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

    □回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。

    □定位器可調節閥門管道流量。

氣動執行器主要技術參數

主要性能規范

閥體主要零件材料

氣動執行器主要部件材料

Q641F/H型氣動球閥

主要外形尺 寸                                        (單位；mm)
